히타치 미니 ZX17U-5A 굴삭기 사양 및 리뷰

HITACHI ZAXIS ZX17U-5(표준형 모델인 ZX17U-5N/5A 포함)는 좁은 공간에서 고성능 작업을 수행하도록 설계된 제로 테일 스윙 미니 굴삭기입니다.

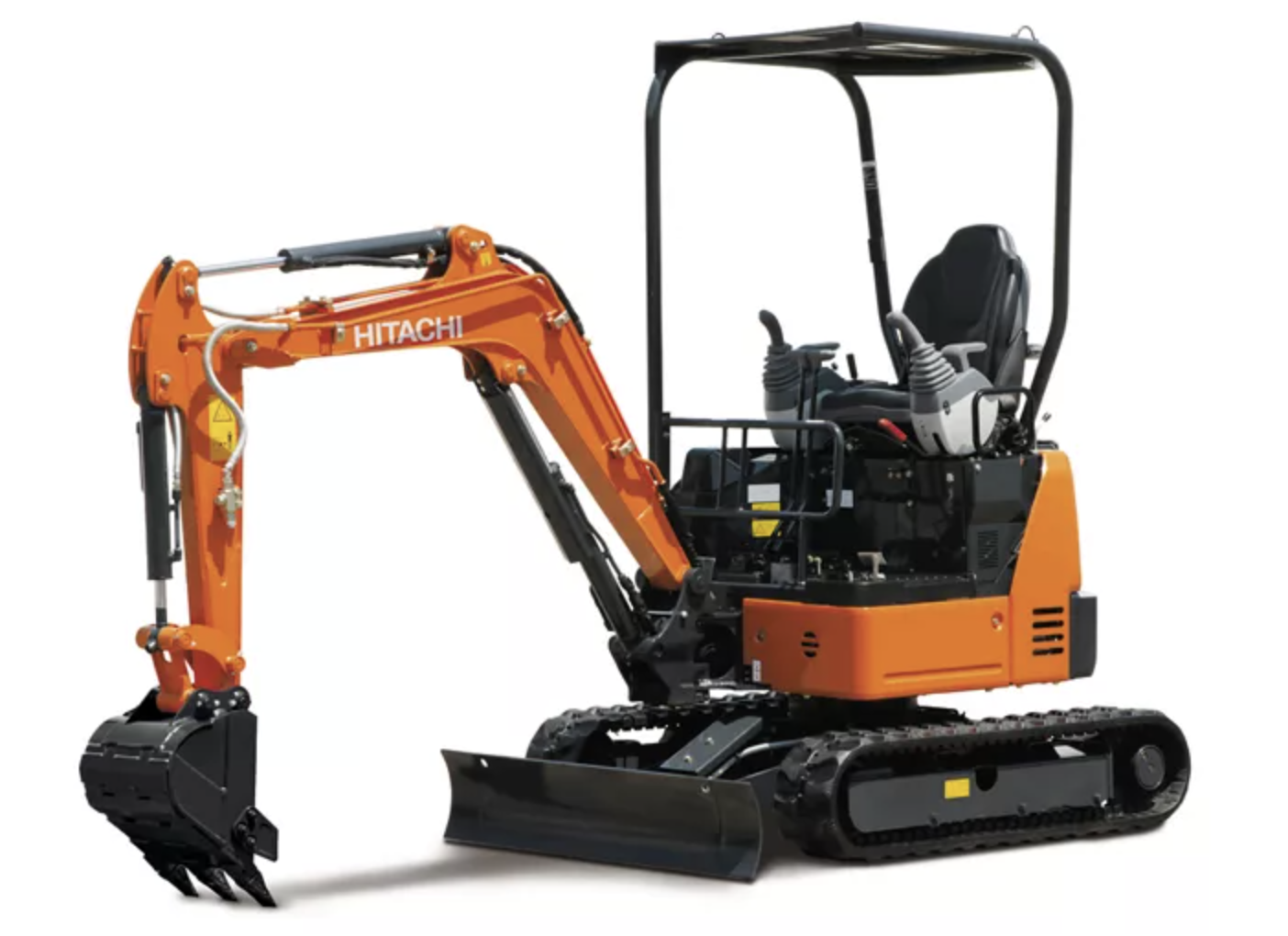

히타치 미니 ZX17U-5A

히타치 미니 ZX17U-5A 주요 제원

아래는 표준 3기둥 캐노피와 0.93m(3피트 1인치) 암으로 구성된 HITACHI ZX17U-5A 장비의 주요 기술 사양, 치수 및 작동 기능입니다.

1. 엔진 및 동력전달장치

• 모델: 얀마 3TNV74F (지역별 하위 모델에 따라 3TNV70으로도 불림)
• 유형: 3기통, 4행정 수랭식, 수직 직렬 디젤 엔진
• 배기가스 배출 기준: EPA 최종 Tier 4 / EU Stage IIIA
• 순출력: 14.7hp (10.8kW) @ 2,400rpm
• 총출력: 15.2hp (11.2kW) @ 2,400rpm
• 배기량: 61 cu. 1. 연료 탱크 용량: 0.99L (인치)
• 최대 토크: 1,800rpm에서 49.4Nm (36.4lbf-ft)

2. 중량 및 지면 압력

• 작동 중량: 1,720kg (3,790lbs)
• 카운터웨이트: 120kg (265lbs)
• 지면 압력: 9인치 고무 트랙 장착 시 26.6kPa (3.9psi)

3. 히타치 ZX17U-5A 크기 및 작동 범위

• 최대 굴착 깊이: 2.19m (7피트 2인치)
• 최대 굴착 도달 거리: 3.81m (12피트 6인치)
• 지면을 따라 최대 도달 거리: 3.72m (12피트 2인치)
• 최대 절단 높이: 3.54m (11피트 7인치)
• 최대 덤핑 높이: 2.51m (8피트 3인치) m)
• 운송 길이: 3.50m (11피트 6인치)
• 운송 높이: 2.38m (7피트 10인치)
• 궤간/궤간 폭(수축 시): 980mm (3피트 3인치)
• 궤간/궤간 폭(확장 시): 1,280mm (4피트 2인치)
• 후방 선회 반경: 755mm (2피트 6인치)

4. 히타치 ZX17U-5A 유압 시스템 및 힘

• 주 펌프: 2개의 가변 용량 축 피스톤 펌프와 1개의 고정 기어 펌프를 갖춘 개방형 시스템
• 최대 오일 유량(주 펌프): 2 x 5.1갤런/분 (2 x 19.2리터/분)
• 보조 유압 유량: 30.0리터/분 (7.9갤런/분)
• 보조 유압 압력: 2,495psi (17.2 MPa)
• 버킷 굴착력(ISO): 3,598 lbf (16.0 kN)
• 암 크라우드력(ISO): 1,993 lbf (8.6 kN)

5. 주행 및 선회 메커니즘

• 주행 속도: (고속: 0~2.6 mph (0~4.2 km/h) | 저속: 0~1.5 mph (0~2.4 km/h))
• 최대 견인력: 2,563 lbf (11.4 kN)
• 등판 능력: 47% (25도) 연속
• 선회 속도: 9.4 rpm
• 붐 선회 각도(좌/우): 70°/50°

6. 연료 탱크 용량

• 연료 탱크: 5.3 gal (20.0 L)
• 엔진 오일(필터 포함): 0.8 연료 탱크 용량: 3.1갤런 (2.1L)
• 엔진 냉각수: 0.7갤런 (2.7L)
• 유압 시스템 총량: 6.9갤런 (26.0L)
• 유압 오일 탱크: 3.7갤런 (14.0L)

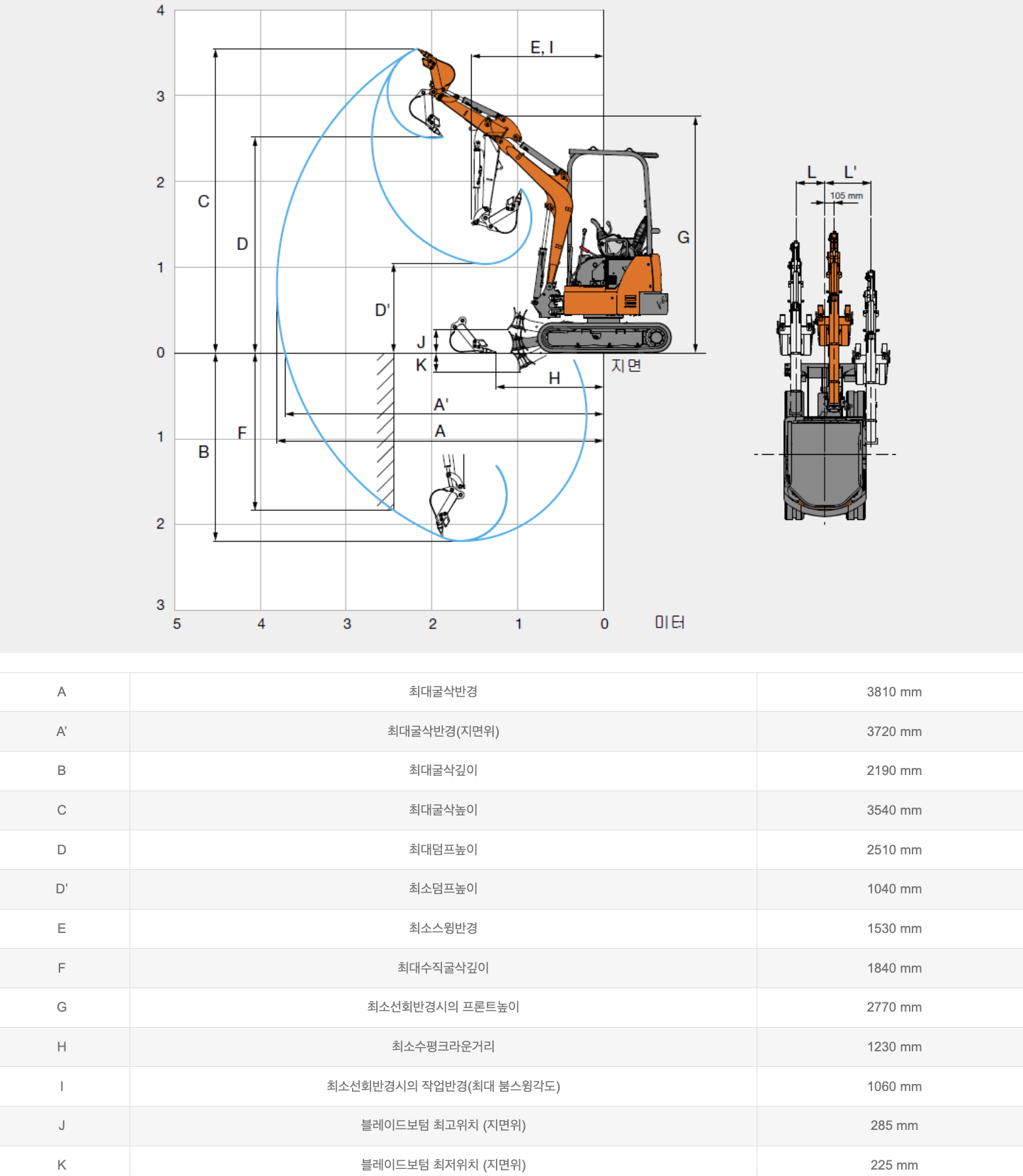

히타치 미니 ZX17U-5A 작업범위



위의 사양 대신, 기술 설계, 기계적 특징 및 일반적인 작업자 피드백을 기반으로 한 장단점 분석을 아래에 제시합니다.

히타치 미니 ZX17U-5A 장점

탁월한 기동성 (제로 테일 스윙): ZX17U의 "U"는 짧은 테일 스윙을 의미합니다. 상부 구조가 트랙 폭(펼쳤을 때) 내에서 회전하므로 벽, 울타리 또는 나무에 충돌할 위험이 크게 줄어듭니다. 따라서 좁은 도심 공간이나 주택 뒷마당 작업에 이상적입니다.

유압식 트랙 폭 조절: 트랙은 유압식으로 980mm(3피트 3인치)까지 접을 수 있어 좁은 문, 골목길 또는 출입구를 통과할 수 있습니다. 작업 구역에 진입하면 트랙을 1,280mm(4피트 2인치)까지 확장하고 접이식 되메우기 날을 장착하여 무거운 굴착 작업에 안정적이고 견고한 지지력을 제공합니다.

부드럽고 반응성이 뛰어난 유압 시스템: 히타치는 유압 시스템 튜닝 기술로 높은 평가를 받고 있습니다. 가변 용량 축 피스톤 펌프와 짧은 스트로크의 유압 파일럿 레버의 조합으로 탁월한 부드러움과 정밀한 경사면 정리 작업을 동시에 수행할 수 있습니다(예: 선회 및 붐 리프팅을 동시에 하면서 주행).



손쉬운 유지보수 접근성: 일상적인 유지보수 작업에 필요한 접근성이 뛰어납니다. 커버가 바깥쪽으로 열려 좁은 공간을 막았던 기존 모델과 달리, ZX17U-5A는 수직 슬라이딩 엔진 커버와 넓게 열리는 측면 패널을 채택했습니다. 덕분에 배터리, 연료 필터, 엔진 오일 딥스틱, 그리고 나란히 배치된 라디에이터와 오일 쿨러 코어에 지면에서 바로 접근할 수 있습니다.

믿을 수 있고 조용한 동력 장치: 얀마 3기통 디젤 엔진은 연비 효율이 뛰어나고 내구성이 우수하며, 소음 제한이 있는 주거 지역에서도 사용하기에 충분히 조용합니다. 25마력 미만의 출력으로, 복잡하고 비용이 많이 드는 DPF(디젤 미립자 필터) 또는 DEF(애드블루)와 같은 배기가스 후처리 시스템 없이도 EPA 최종 Tier 4 기준을 충족합니다.

뛰어난 운반성: 약 1,720kg(3,790lbs)의 무게로 일반 유틸리티 트레일러에 쉽게 적재할 수 있으며, 많은 지역에서 상업용 운전면허(CDL) 없이도 일반 픽업트럭이나 대형 SUV로 견인할 수 있습니다.

히타치 미니 ZX17U-5A 단점(제한 사항)

제한적인 운전실 구성 옵션: 대형 모델은 완전 밀폐형 냉난방 운전실을 제공하는 반면, ZX17U-5A는 주로 3기둥 캐노피형 개방형으로 구성됩니다. 혹한의 겨울철, 폭우 또는 극심한 여름철 더위 속에서 장시간 작업할 경우 운전자의 피로도가 증가할 수 있습니다.

낮은 양력 용량 및 최대 도달 거리에서의 안정성: 제로 테일 스윙 방식의 장비이기 때문에 무거운 후방 카운터웨이트가 없습니다. 확장형 트랙이 이를 어느 정도 완화해주지만, 본질적으로 양력 용량이 적고 동일 중량급의 기존 테일 스윙 방식 장비에 비해 최대 도달 거리에서 무거운 하중을 측면으로 들어 올릴 때 약간 불안정하게 느껴질 수 있습니다.

높은 초기 구매 비용: 히타치 장비는 일본 엔지니어링 기술로 제작된 프리미엄 제품입니다. 따라서 초기 구매 가격과 OEM 교체 부품 비용은 보급형 모델이나 일부 지역 경쟁사 제품보다 높은 경향이 있습니다.

제한된 구조적 파쇄력: 약 3,598lbf(16.0kN)의 버킷 파쇄력을 가진 이 장비는 토양, 점토, 자갈 및 트렌칭 작업에 탁월합니다. 하지만 암반, 두꺼운 콘크리트 슬래브 또는 거대한 나무뿌리망과 같은 장애물을 자주 만나게 된다면 1.7톤 장비로는 작업하기 어려울 수 있으며, 2.5톤에서 3톤급 장비로 업그레이드해야 할 수도 있습니다.

운전석 공간이 다소 좁음 (덩치가 큰 운전자에게는 불편할 수 있음): 이전 세대 Dash-2보다 넓어졌지만, 소형 모델 특성상 발 공간과 바닥 구조는 여전히 협소합니다. 안전화와 같은 두꺼운 안전화를 착용한 운전자는 장시간 작업 시 페달 주변 공간이 다소 좁게 느껴질 수 있습니다.
